株式会社 村上衡器製作所

フック・上下フック付円筒分銅

IMG_2143-1

PICT0098

概要
  • 力学測定に最適なフック付円筒・上下フック付円筒分銅です
  • JCSSロゴマーク付校正証明書は別途料金にて発行致します
用途
  • 各種力学測定
精度
  • OIML(国際法定計量機関)M1級
材質
  • 高品質ステンレス鋼

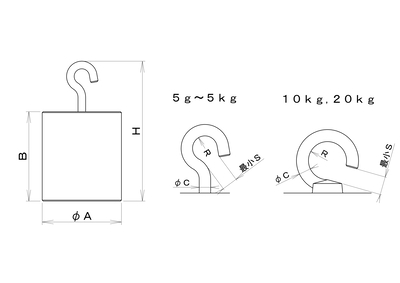

フック付円筒分銅寸法図

cyl(f1)2-drawing

公称値
A
B
C
D
H
R
20kg145.0mm153.9mm0.5mm8.0mm195.4mm12.8mm
10kg112.0mm129.0mm0.5mm6.3mm162.3mm10.4mm
5kg89.5mm101.6mm0.5mm6.0mm136.6mm6.0mm
2kg64.6mm78.0mm0.5mm4.0mm105.0mm4.0mm
1kg52.0mm60.1mm0.5mm4.0mm87.1mm4.0mm
500g41.6mm46.7mm0.5mm4.0mm73.7mm4.0mm
200g31.4mm32.8mm0.5mm3.0mm51.8mm3.0mm
100g24.8mm25.8mm0.5mm3.0mm44.8mm3.0mm
50g19.8mm19.8mm0.2mm3.0mm38.8mm3.0mm
20g14.8mm13.9mm0.2mm2.3mm26.9mm2.5mm
10g12.8mm8.9mm0.2mm2.3mm21.9mm2.5mm

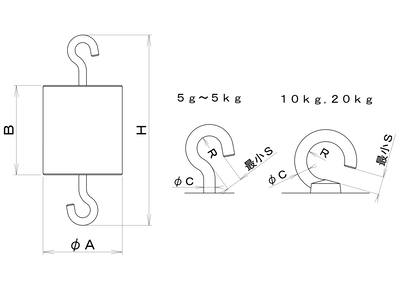

上下フック付円筒分銅寸法図

cyl(f2)2-drawing

公称値
A
B
C
D
H
R
20kg145.0mm153.6mm0.5mm8.0mm237.1mm12.8mm
10kg112.0mm128.8mm0.5mm6.3mm196.1mm10.4mm
5kg89.5mm100.6mm0.5mm6.0mm169.3mm6.0mm
2kg64.6mm77.4mm0.5mm4.0mm131.4mm4.0mm
1kg52.0mm59.4mm0.5mm4.0mm113.4mm4.0mm
500g41.6mm46.0mm0.5mm4.0mm100.0mm4.0mm
200g31.4mm32.3mm0.5mm3.0mm70.3mm3.0mm
100g24.8mm25.3mm0.5mm3.0mm63.3mm3.0mm
50g19.8mm19.1mm0.2mm3.0mm57.1mm3.0mm
20g14.8mm13.8mm0.2mm2.3mm39.8mm2.5mm
10g12.8mm8.4mm0.2mm2.3mm34.4mm2.5mm

価格表

公称値
フック付円筒分銅
上下フック付円筒分銅
ケース
20kg¥160,000¥201,000
10kg¥101,000¥126,000
5kg¥58,000¥72,000
2kg¥32,000¥39,000
1kg¥18,000¥23,000
500g¥14,000¥17,000
200g¥12,000¥15,000
100g¥10,000¥12,000
50g¥9,000¥11,000
20g¥8,000¥9,000
10g¥8,000¥9,000
