ニュートン分銅について
従来より使用されていた力の単位である重量キログラム(kgf)は非SI単位であり取引又は証明の分野で使用するためには世界共通の計量単位であるSI単位系のニュートン(N)に切替える必要があります。
(株)村上衡器製作所は、各種ニュートン分銅を素材の加工から、最終調整まで一貫生産し、それらの分銅が国家計量標準とトレーサブルであることを証明するJCSSロゴマーク付校正証明書(質量単位)を発行できる国内唯一のメーカーです。
現在ニュートンへの切替えを検討中又は未だ切替えておられないお客様は是非ご相談下さい。
材質
- 高品質ステンレス鋼
種類
- 200N～0.1N(使用区域により重力加速度が異なりますので、ご注文の際1Nとして必要な質量をお知らせ下さい)
セット分銅(収納ケース入り)
- ご要望に応じた組み合わせができます
校正証明書
- JCSSロゴマーク付校正証明書(質量単位)を発行できます(別途料金)
形状
(下記以外の特殊な形状･サイズの分銅も制作致します)
円筒型(精密分銅標準型)
円筒型(OIML型)
円筒型(精密分銅フック付)
円筒型(精密分銅環付)

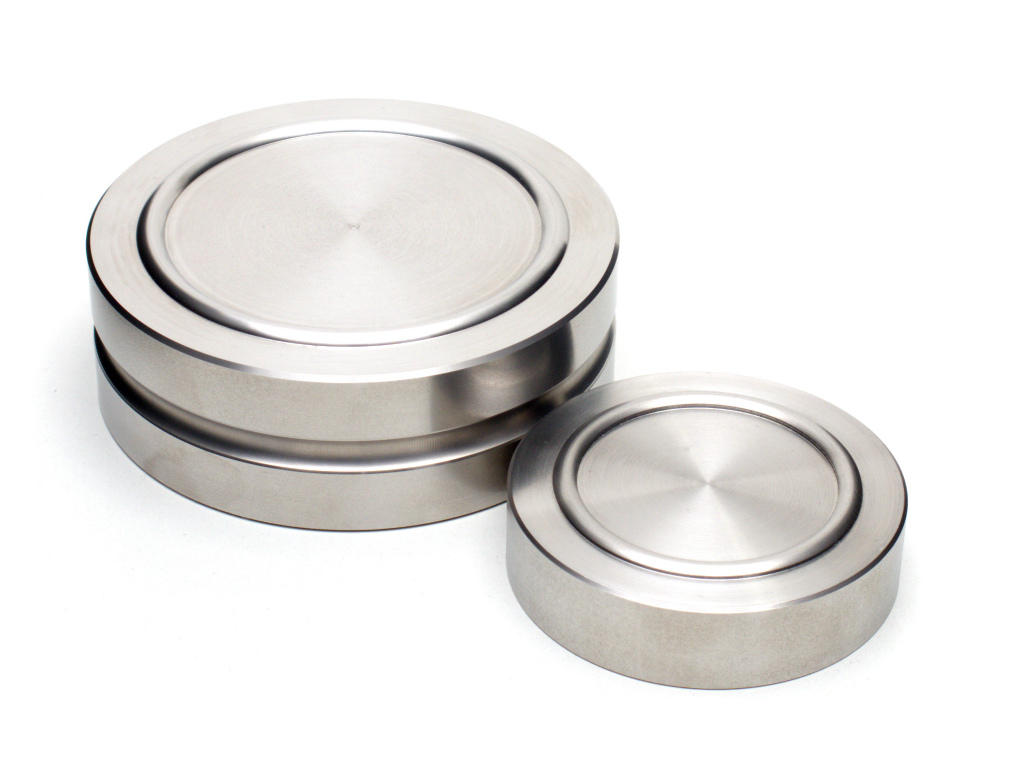

増おもり型
調整孔付円盤型
円筒型(精密分銅標準型)ニュートン分銅寸法図
公称値 | A | B | C | H | E | F | G |
|---|---|---|---|---|---|---|---|
| 200N | 145mm | 145mm | 83mm | 228mm | 56mm | 40mm | 28mm |
| 100N | 112mm | 119mm | 66mm | 185mm | 48mm | 36mm | 21mm |
| 50N | 90mm | 96mm | 50mm | 146mm | 34mm | 25mm | 15mm |
| 20N | 65mm | 74mm | 29mm | 103mm | 28mm | 24mm | 8mm |
| 10N | 52mm | 58mm | 24mm | 82mm | 21mm | 17mm | 7mm |
| 5N | 42mm | 45mm | 20mm | 65mm | 19mm | 16mm | 6mm |
| 2N | 31mm | 31mm | 14mm | 45mm | 14mm | 11mm | 4mm |
| 1N | 25mm | 25mm | 12mm | 36mm | 12mm | 10mm | 4mm |
| 0.5N | 20mm | 20mm | 8mm | 28mm | 8mm | 7mm | 3mm |
| 0.2N | 15mm | 14mm | 6mm | 20mm | 7mm | 5mm | 2mm |
| 0.1N | 13mm | 9mm | 5mm | 14mm | 6mm | 5mm | 2mm |
円筒型(精密分銅フック付)ニュートン分銅寸法図
公称値 | A | B | H' | C | R | 最小S |
|---|---|---|---|---|---|---|
| 200N | 145mm | 144mm | 266mm | 8mm | 13mm | 10.1mm |
| 100N | 112mm | 118mm | 215mm | 6mm | 10mm | 9.1mm |
| 50N | 90mm | 95mm | 179mm | 6mm | 7mm | 7.5mm |
| 20N | 65mm | 73mm | 127mm | 4mm | 4mm | 5.3mm |
| 10N | 52mm | 57mm | 105mm | 4mm | 4mm | 5.3mm |
| 5N | 42mm | 44mm | 89mm | 4mm | 4mm | 5.3mm |
| 2N | 31mm | 30mm | 61mm | 3mm | 3mm | 4.1mm |
| 1N | 25mm | 24mm | 53mm | 3mm | 3mm | 4.1mm |
| 0.5N | 20mm | 19mm | 44mm | 3mm | 3mm | 4.1mm |
| 0.2N | 15mm | 13mm | 34mm | 2mm | 3mm | 3.3mm |
| 0.1N | 13mm | 9mm | 27mm | 2mm | 3mm | 3.3mm |
円筒型(精密分銅環付)ニュートン分銅寸法図
公称値 | B | o | p | r | a | t | h | l |
|---|---|---|---|---|---|---|---|---|
| 200N | 144mm | 90mm | 82mm | 25mm | 5mm | 72mm | 180mm | 150mm |
| 100N | 118mm | 90mm | 66mm | 20mm | 4mm | 72mm | 180mm | 150mm |
| 50N | 95mm | 64mm | 52mm | 20mm | 4mm | 56mm | 150mm | 120mm |
| 20N | 73mm | 46mm | 36mm | 10mm | 3mm | 30mm | 120mm | 100mm |
| 10N | 57mm | 36mm | 26mm | 8mm | 2mm | 20mm | 90mm | 75mm |
| 5N | 45mm | 30mm | 22mm | 6mm | 2mm | 12mm | 55mm | 46mm |
| 2N | 31mm | 22mm | 18mm | 6mm | 2mm | 12mm | 50mm | 41mm |
| 1N | 24mm | 18mm | 15mm | 6mm | 2mm | 12mm | 45mm | 36mm |
| 0.5N | 20mm | 13mm | 10mm | 4mm | 1mm | 10mm | 40mm | 32mm |
| 0.2N | 14mm | 11mm | 9mm | 4mm | 1mm | 10mm | 35mm | 27mm |
| 0.1N | 9mm | 10mm | 8mm | 4mm | 1mm | 10mm | 30mm | 22mm |
円筒型(OIML型)ニュートン分銅寸法図
公称値 | D1 | D2 | D3 | H | R1 | R3 | T |
|---|---|---|---|---|---|---|---|
| 200N | 128mm | 112mm | 87mm | 228mm | 18mm | 3mm | 22mm |
| 100N | 100mm | 90mm | 58mm | 186mm | 15mm | 3mm | 17mm |
| 50N | 80mm | 72mm | 46mm | 147mm | 12mm | 2mm | 13mm |
| 20N | 60mm | 54mm | 36mm | 106mm | 9mm | 2mm | 10mm |
| 10N | 48mm | 43mm | 27mm | 82mm | 7mm | 2mm | 8mm |
| 5N | 38mm | 34mm | 22mm | 66mm | 6mm | 2mm | 6mm |
| 2N | 28mm | 25mm | 16mm | 48mm | 4mm | 2mm | 5mm |
| 1N | 22mm | 20mm | 13mm | 40mm | 4mm | 1mm | 4mm |
| 0.5N | 18mm | 16mm | 10mm | 30mm | 3mm | 1mm | 3mm |
| 0.2N | 13mm | 12mm | 8mm | 23mm | 2mm | 0.5mm | 2mm |
| 0.1N | 10mm | 9mm | 6mm | 20mm | 2mm | 0.5mm | 2mm |
| 0.05N | 8mm | 7mm | 5mm | 17mm | 1mm | 0.5mm | 1mm |
| 0.02N | 6mm | 6mm | 3mm | 11mm | 1mm | 0.5mm | 1mm |
| 0.01N | 6mm | 6mm | 3mm | 6mm | 1mm | 0.5mm | 1mm |

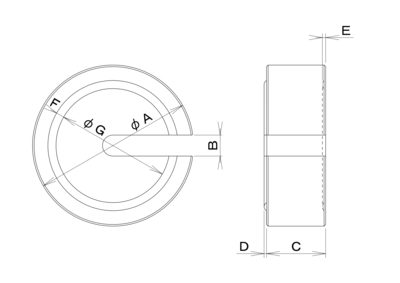

増おもり型ニュートン分銅寸法図
公称値 | A | B | C | D | E | F | G | H | J |
|---|---|---|---|---|---|---|---|---|---|
| 200N | 180mm | 13mm | 115mm | 2mm | 3mm | 5mm | 101mm | 50mm | 15mm |
| 100N | 180mm | 13mm | 61mm | 2mm | 3mm | 5mm | 101mm | 23mm | 15mm |
| 50N | 150mm | 13mm | 48mm | 2mm | 3mm | 5mm | 101mm | 16mm | 15mm |
公称値 | A | B | C | D | E | F | G | d | h | m |
|---|---|---|---|---|---|---|---|---|---|---|
| 20N | 100mm | 13mm | 37mm | 2mm | 2mm | 5mm | 71mm | 10mm | 5mm | M8 |
| 10N | 100mm | 13mm | 18mm | 2mm | 2mm | 5mm | 71mm | 10mm | 5mm | M8 |
| 5N | 70mm | 9mm | 19mm | 2mm | 2mm | 4mm | 51mm | 8mm | 5mm | M6 |
| 2N | 50mm | 9mm | 15mm | 1mm | 2mm | 3mm | 36mm | 8mm | 5mm | M6 |
| 1N | 50mm | 9mm | 8mm | 1mm | 2mm | 3mm | 36mm | 5mm | 3mm | M3 |
| 0.5N | 35mm | 9mm | 9mm | 0.6mm | 1mm | 3mm | 26mm | 5mm | 3mm | M3 |
| 0.2N | 25mm | 7mm | 7mm | 0.6mm | 1mm | 2mm | 17mm | － | － | － |
| 0.1N | 25mm | 7mm | 4mm | 0.6mm | 1mm | 2mm | 17mm | － | － | － |
価格表
力 （ニュートン） | 質量 1N=102 | 円筒型（精密分銅型） 標準 ／ フック付 ／ 環付 | 円筒型 （OIML型） | 増おもり型 | 証明書料金 ランク3' |
||
|---|---|---|---|---|---|---|---|
| 200N | 20.4kg | ¥134,000 | ¥160,000 | ¥201,000 | ¥227,500 | ¥182,000 | ¥11,000 |
| 100N | 10.2kg | ¥84,000 | ¥101,000 | ¥126,000 | ¥128,700 | ¥133,000 | ¥11,000 |
| 50N | 5.1kg | ¥48,000 | ¥58,000 | ¥72,000 | ¥85,800 | ¥66,000 | ¥11,000 |
| 20N | 2.04kg | ¥26,000 | ¥32,000 | ¥39,000 | ¥35,100 | ¥39,000 | ¥11,000 |
| 10N | 1.02kg | ¥15,000 | ¥18,000 | ¥23,000 | ¥28,600 | ¥33,000 | ¥11,000 |
| 5N | 510g | ¥11,000 | ¥14,000 | ¥17,000 | ¥23,400 | ¥24,000 | ¥9,000 |
| 2N | 204g | ¥9,500 | ¥12,000 | ¥15,000 | ¥19,500 | ¥19,000 | ¥9,000 |
| 1N | 102g | ¥8,000 | ¥10,000 | ¥12,000 | ¥18,200 | ¥17,000 | ¥9,000 |
| 0.5N | 51g | ¥7,000 | ¥9,000 | ¥11,000 | ¥14,300 | ¥15,000 | ¥9,000 |
| 0.2N | 20.4g | ¥6,000 | ¥8,000 | ¥9,000 | ¥11,700 | ¥12,000 | ¥9,000 |
| 0.1N | 10.2g | ¥6,000 | ¥8,000 | ¥9,000 | ¥10,400 | ¥10,000 | ¥9,000 |
